Меры предосторожности при работе с электронной системой управления FIELDER

1. Перед отсоединением электрических разъемов электронного блока управления необходимо отключить электрическое питание посредством ключа зажигания либо снятием проводов с клемм аккумуляторной батареи.

Внимание: обязательно прочитайте диагностический код перед снятием проводов с клемм аккумуляторной батареи.



2. При установке аккумуляторной батареи не перепутайте полярность.


3. Не подвергайте ударам элементы системы впрыска топлива и особенно электронный блок управления


4. Будьте внимательны при поиске неисправностей, при большом количестве транзисторных цепей даже легкое неосторожное касание выводов может привести к серьезным повреждениям


5. Не открывайте крышку корпуса электронного блока управления.


6. При работе в дождливую погоду оберегайте электронные узлы управления от попадания воды. Также следует поступать и при мойке двигателя.


7. Замена запчастей должна проводиться только на аналогичные.



8. Будьте осторожны при расстыковке и соединении разъемов электропроводки.

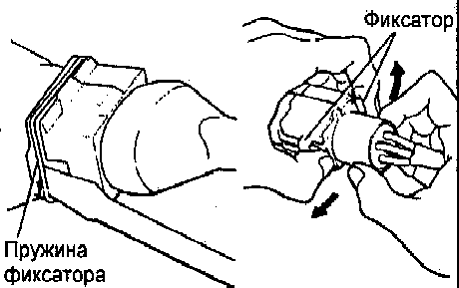

а) При расстыковке ослабьте фиксатор, надавив на его пружину, и вытащите разъем, удерживая его за корпус.


При расстыковке ослабьте фиксатор, надавив на его пружину, и вытащите разъем, удерживая его за корпус.

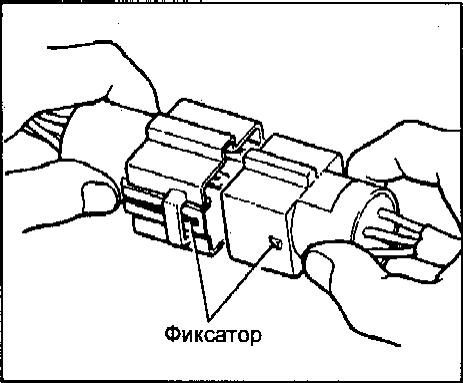

б) При соединении полностью вставьте разъем и убедитесь, что он заперт (зафиксирован)

При соединении полностью вставьте разъем и убедитесь, что он заперт (зафиксирован).



9. При проверке разъема тестером:

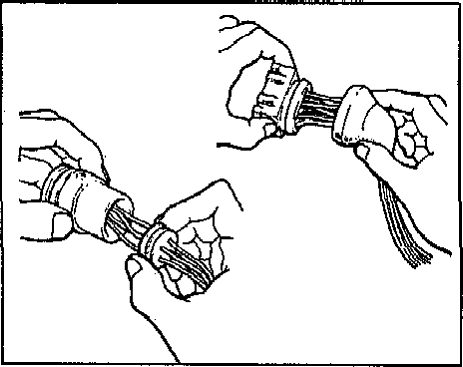

а) Если проверяется водонепроницаемый разъем, необходимо
осторожно снять защитный чехол

Если проверяется водонепроницаемый разъем, необходимо осторожно снять защитный чехол.

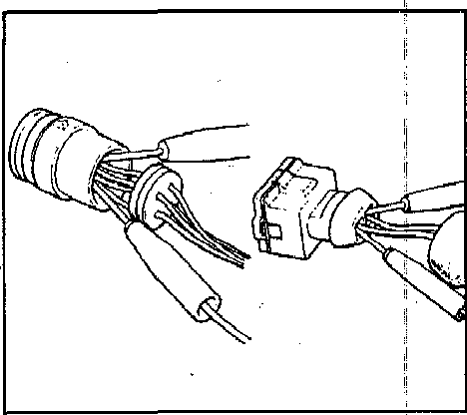

б) При проверке сопротивления, тока или напряжения всегда вводите зонд тестера со стороны проводов.

При проверке сопротивления, тока или напряжения всегда вводите зонд тестера со стороны проводов.

в) Не применяйте излишнее усилие.
г) После проверки плотно установите защитный чехол на разъем.



10. При проверке форсунок и их разъемов используйте спецприспособления
(специальные диагностические кабели)
